關於絲網印刷機的主要結構主要分為三種：1.傳動裝置：電機，電磁離合器，減速器，調速機構；2.印版裝置：絲網印版在絲印機中必須固定在印版裝置上，在印刷過程中，實現揭書式起落或水平升降。主要有：印版夾持器，印版起落機構，對版調整機構，抬網補償機構；3.印刷裝置：刮墨與回墨是實現絲印的主要動作，刮墨係統和回墨係統，通常安裝在刮板滑架上，在往複運動中，令刮墨板和回墨板作交替起落，分別實現刮墨和回墨動作。

印刷往複行程的實現，一般采用的機構有：曲柄連杆機構，曲柄滑塊機構，鏈條鏈輪機構，圓柱塞磁力氣缸。



導向機構一般采用如下形式：滾輪槽軌，雙導向軸，導向軸加滑塊。



刮、回墨板換位機構常采用如下形式：

台階槽升降撞塊加杠杆換位機構，凸輪升降機構加杠杆換位機構，兩氣缸反向動作或單氣缸加杠杆機構，凸輪-擺杆機構拉動鋼絲加杠杆機構，鏈條掛點變化使兩板擺角步位，用一把刮板代替兩把刮板時，需要一個跳墨動作，跳墨動作由特定機構完成。



支承裝置即承印平台：是用來固定承印物的。應具有印件定位裝置；平台的高度與水平調節裝置。



對版機構：對版時平台位置移動，一般是靠機械螺紋旋動來實現的，並應有可靠的鎖緊裝置和移位導向（燕尾槽或導向鍵等）。



幹燥裝置：紅外電熱管熱風烘幹或紫外光固化烘幹裝置。



電氣控製裝置：工作循環控製，刮板位置控製，氣壓控製。

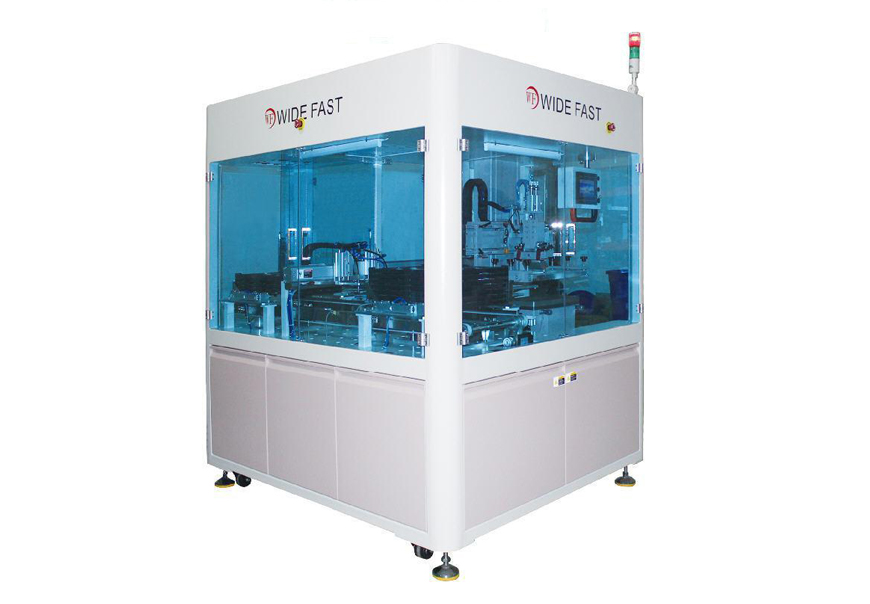

絲網印刷機是用絲網印版施印的機器，屬於印刷機的一種。絲網印刷機是印刷文字和圖像的機器，是用於生產印刷品的機器或設備的總稱。絲網印刷機屬於孔版印刷機中較有代表性的印刷設備，製作絲網的材料除真絲外，還可用尼龍絲、銅絲、鋼絲或不鏽鋼絲等。可分為平麵絲網印刷機、曲麵絲網印刷機、轉式絲網印刷機等。
